Definición:
El recubrimiento Fusion Bonded Epoxy (FBE) es un recubrimiento epóxico, que se utiliza para proteger la superficie exterior del tubo a temperaturas moderadas con una excelente resistencia a la reacción química.
Beneficios
La adhesión de la resina epoxica proporciona una excelente resistencia anticorrosiva durante mucho tiempo, también brinda una resistencia al desprendimiento catódico.
Las Normas para la aplicación del FBE son:
√ ISO 21809 – 2
√ CSA Z245.20
√ ISO/21809-2
√ AWWA C213
Aplicación
Para uso en distintas aplicaciones como son: Ductos de Acero, Conducción de Agua, Gas y algunos otros fluidos.
También se incluye su uso para el transporte de Hidrocarburos Amargos y no Amargos.
Pruebas de Laboratoriopara FBE(Fusion Bonded Epoxy)
FICHA TÉCNICA
|
Diámetro exterior 2 1/2” - 16” |
Especificación de Recubrimiento Fusion Bonded Epoxy (FBE) en PYTCO S. DE R.L. DE C.V. (En base a ISO 21809-2) |
|||
|
Espesor |
Tipo de recubrimiento |
Longitud a recubrir: |
||
|
14 mils min - 16 mils prom |
FBE (FUSION BONDED EPOXY) |
De acuerdo a pedido |
||
|
Proceso |
Descripción |
Criterio |
Referencia |
Frecuencia |
|
Recepción FBE |
Condiciones de almacenamiento |
T≤ 25°C, 50%HR |
TDS del fabricante de FBE |
100% |
|
Registro de lotes y cantidad MP utilizada |
FBE |
ISO 21809 - 2 |
|
|
|
El fabricante debe proporcionar tiempo de gelado, curado, tamaño de partícula, contenido de humedad, densidad, características térmicas |
De acuerdo a las especificaciones del fabricante |
TDS del fabricante de FBE |
100% |
|
|
Recepción de tubería |
Inspección de visual inicial |
Libre de golpes, contaminantes, temperatura adecuada, libre de sales, libre de oxido |
ISO 21809-2 |
100% |
|
Contaminación superficial |
Idenfiticado y en el alamcén MP de recubrimiento |
CSA Z245.20 |
100% |
|
|
Limpieza de tubería |
Limpieza |
Grado Sa 2 1/2 |
ISO 21809-2 |
100%
|
|
Preparación de la superficie |
Concentracion de sales Max 20 mg/m22 |
ISO 21809 - 2 |
Cada 4hrs |
|
|
Perfil de anclaje |
50 - 100 µm |
ISO 21809-2 |
Al inicio y cada hora |
|
|
Limpieza interior con aire a presión |
Libre de polvo y granalla |
CSA Z245.20 |
100% |
|
|
Calentamiento |
Temperatura de aplicación |
205-235°C |
TDS del fabricante de FBE |
Al inicio y cada hora |
|
Tiempo de Gelado y Curado |
Especificado por el fabricante |
TDS del fabricante de FBE |
Al inicio y cada hora |
|
|
Aplicación recubrimiento |
Espesor de FBE |
(14mils)355 µm min - (16 mils) 406 µm promedio |
ISO 21809 - 2 |
Al inicio de turno |
|
Espesor de adhesivo |
N/A |
N/A |
N/A |
|
|
Temperatura del adhesivo |
N/A |
N/A |
N/A |
|
|
Espesor polietileno |
N/A |
N/A |
N/A |
|
|
Temperatura del polietileno |
N/A |
N/A |
N/A |
|
|
Espesor total |
(14mils)355 µm min -(16 mils) 406 µm promedio |
ISO 21809-2 |
100% |
|
|
El tubo revestido debe estar libre de defectos que afecten la calidad del revestimiento |
Inspección de tubería revestida con detector de hollidays (5 Volts/µm de espesor de recubrimiento hasta un maximo de 5000V) |
ISO 21809-2 |
100% |
|
|
Cutback |
Extremos libres |
de acuerdo a las especificaciones del cliente |
N/A |
toda la tuberia recubierta |
|
Pruebas de laboratorio |
Adherencia |
Grado 1 min. - Grado 2 máx. |
ISO 21809-2 |
Uno por turno |
|
Prueba de impacto sobre el revestimiento |
≥2 Joules sin defectos |
ISO 21809-2 |
Uno por turno |
|
|
Desprendimiento catódico (24 horas, 65 ± 3°C, -3.5 V-Cu/CuSO₄, 3% NaCl |
≤ 5 mm radial max |
ISO 21809-2 |
Uno por turno |
|
|
Contaminación de la interface |
30% Maximo |
ISO 21809-2 |
Uno por turno |
|
|
Porosidad de la interface |
Rango de 1 - 4 |
ISO 21809-2 |
Uno por turno |
|
|
Doblez 2° |
Sin agrietamineto |
ISO 21809-2 |
Uno por turno |
|

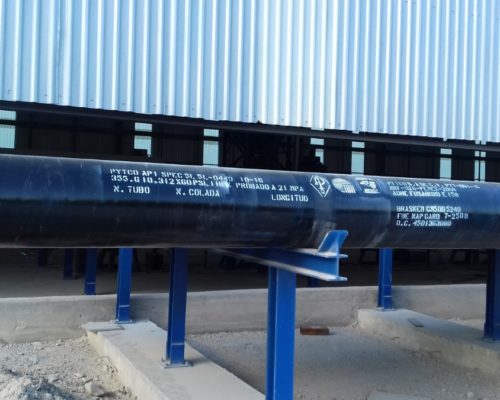

Almacenaje de tubería recubierta

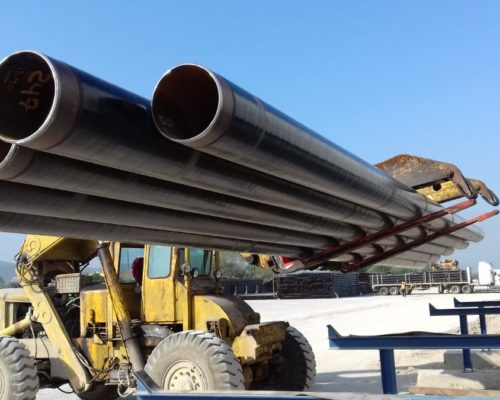

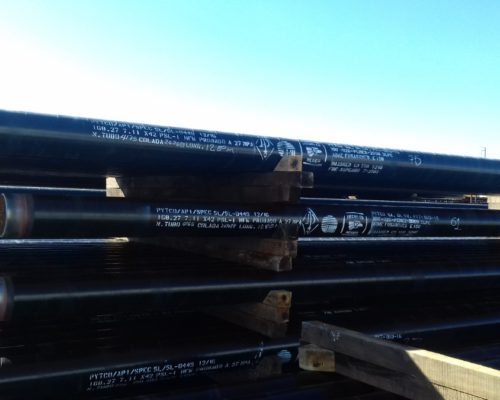

PYTCO cuenta con equipo especializado (Pettibone) y personal calificado para realizar el manejo, transporte y almacenamiento de la tubería Recubierta.
Para la Tubería Recubierta con FBE (Fusión Bonded Epoxy)

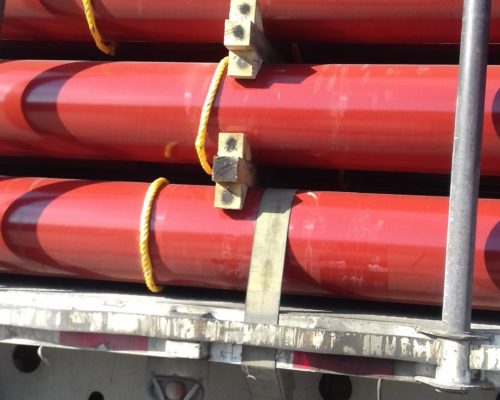

únicamente debe de protegerse con 3 aros (Cuerdas) por tubo como protección para evitar que se dañe el recubrimiento al rozar tubo con tubo.
Para la Tubería Recubierta con FBE (Fusión Bonded Epoxy)
únicamente debe de protegerse con 3 aros (Cuerdas) por tubo como protección para evitar que se dañe el recubrimiento al rozar tubo con tubo.
